D-Link最近針對中小企業及SOHO族新推出了兩部進階型的「無線寬頻路由器」—DSR-500N/1000N，除了上面有六個Giga Port之外(4xLAN, 2xWAN)，還提供了3G網路的備援機制、IPv6及USB 2.0分享功能，而且內建了三支無線網路天線此用2T3R無線收送技術總傳輸頻寬可達300Mbps，搭配802.11n的無線網卡使用起來幾乎跟100M的乙太網路速度不分上下。下面就跟著阿正老師一起來看看這款路由器的功能吧！


一、產品簡介

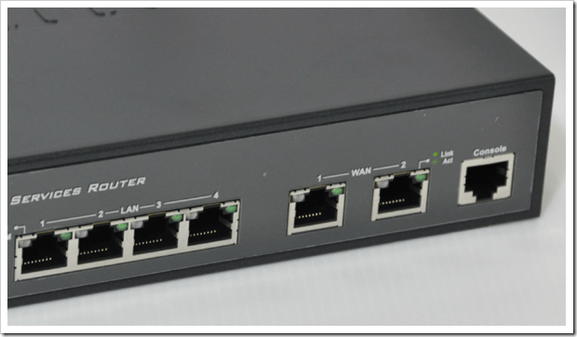

阿正老師最近測試了D-Link最新推出的DSR-1000N無線寬頻路由器，它的特點在內建了六個Gigabit網路埠，包括四個LAN Port(可切割VLAN)及兩個WAN Port(可做負載平衡或線路備援)，另外還有3G網路備援(需搭配D-Link DWM-156網卡)的介面，並且內建了USB 2.0插槽，只要將外接硬碟、印表機、掃描器插上去，就可以讓使用者透過有線或無線網路直接存取USB裝置，相當方便。
DSR-1000N還提供了完整的VPN及防火牆功能，防火牆效能達到130Mbps，VPN效能也有70Mbps，而且最高連線數(sessions)更高達60,000筆（即使有大量的P2P下載也不怕），因此可以輕鬆滿足中小企業的辦公室、SOHO族、或是學生的宿舍網路的使用需求。
下圖是DSR-500/1000N的網路架構圖，除了有兩個WAN可以連到兩家ISP當作對外線路備援外，還提供了3G網路備援。無線的部份同時提供2.4GHz與5GHz的無線頻段，可使用802.11a/b/g/n等協定來連接至筆記型電腦，四個Giga LAN Port可以連接伺服器或一般的PC(下層還可串接一般或Layer 2交換器)。

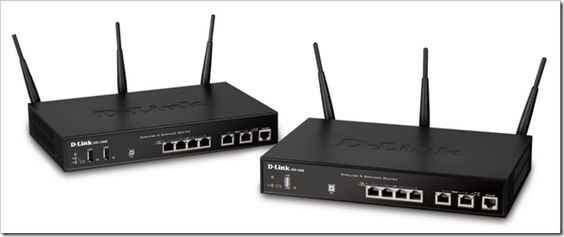

D-Link這次推出的產品分成兩款：左邊為DSR-1000N，右方為DSR-500N

兩者主要的差異如下表：


二、開箱照

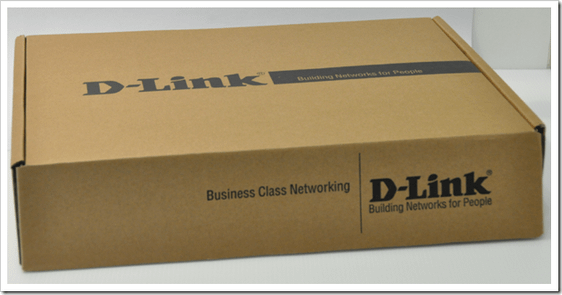

1.這次借測的DSR-1000N算是定位在中高階產品，因此不像一般家用網路設備有漂亮的外盒，只有相當簡單的瓦楞紙盒包裝。

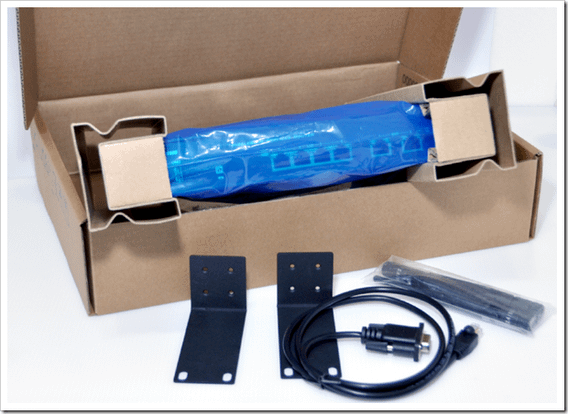

2.打開之後裡面可以看到機器本體、兩個「耳朵」(上機架用)、Console線及三支無線天線。

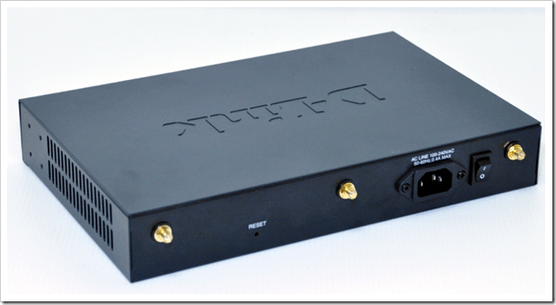

3.DSR-1000N背後有三個天線插座，將天線鎖上去即可




4.裝上天線之後的DSR-1000N果然帥氣多了，而且天線的角度還可以自行調整，提高無線網路的覆蓋率。

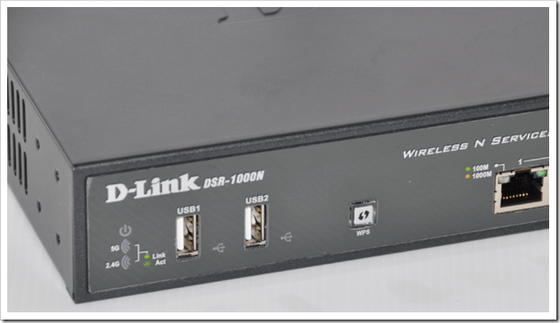

5.DSR-1000N的正面特寫，左側提供兩個USB 2.0插座，右邊還有一個無線加密的按鈕。



6.防火牆功能
DSR-1000N的防火牆設定也相當容易上手，除了一般常見的來源和目的區域、服務類型之外，還可以搭配時間排程(schedule)來設定要放行或阻擋，IP位址也可以設定單一位址或IP範圍，使用的介面還算友善。DSR-1000N的防火牆效能高達130Mbps，規則最多可設定600條，對於百人以下規模的單位來說已經相當夠用了。



三、主要功能介紹
由於DSR-1000N是定位在中階網路產品，因此目前的韌體只提供了英文管理介面。由於後台的功能相當多，這邊就挑幾項比較有代表性的功能介紹一下：

1.WAN模式設定

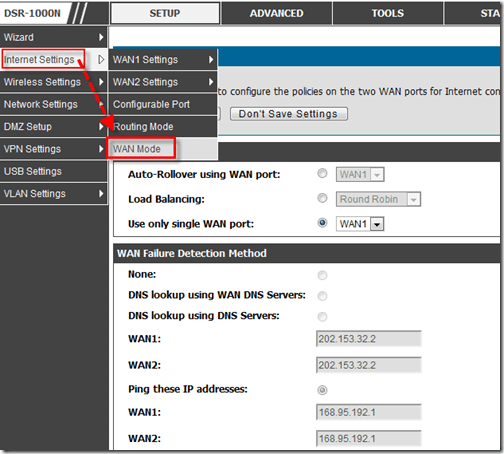

在【Internet Settings】→【WAN Mode】中，可以設定對外的線路主要走那一條，或是將對外線路進行負載平衡，對外線路偵測斷線的方式可使用dns查詢或用ping的方式來偵測，並可設定重試的時間間隔及次數。

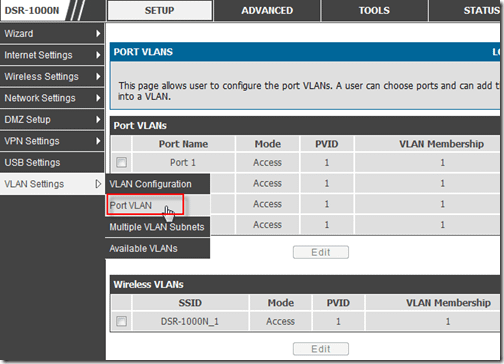

2.VLAN功能
DSR-1000N提供Port VLAN功能，可將四個LAN port設定不同的PVID，方便切割不同的子網路。



3.無線網路設定

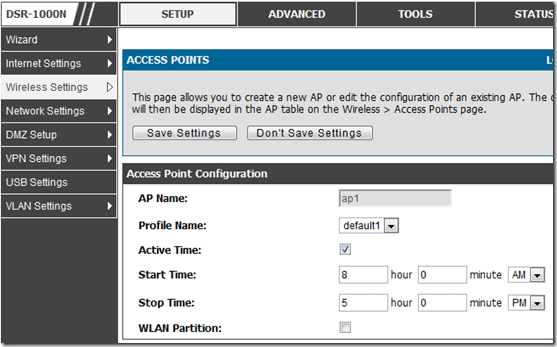

DSR-1000N的無線網路除了一般的SSID、頻道、加密…等設定外，還可以定義不同的Profile，並且可以設定無線網路要啟用的時段，不但方便管控還可以省電。



4.非軍事區功能

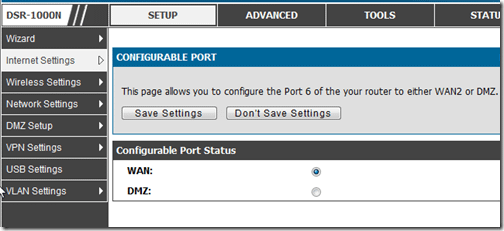

DSR-1000N可以將第六個Port(也就是WAN2)定義成DMZ(非軍事區)，只要從【Internet Settings】→【Configrable Port】畫面就可以切換了。

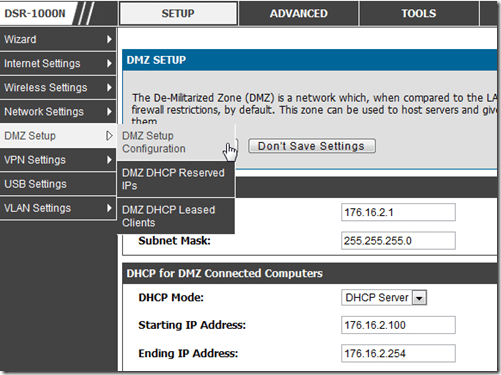

切換成DMZ之後，可以在【DMZ Setup】設定DMZ區段的IP位址，也可以開啟DMZ裡面的DHCP伺服器，或是設成「DHCP Relay」將DHCP交給特定的伺服器來配發IP。



5.VPN功能

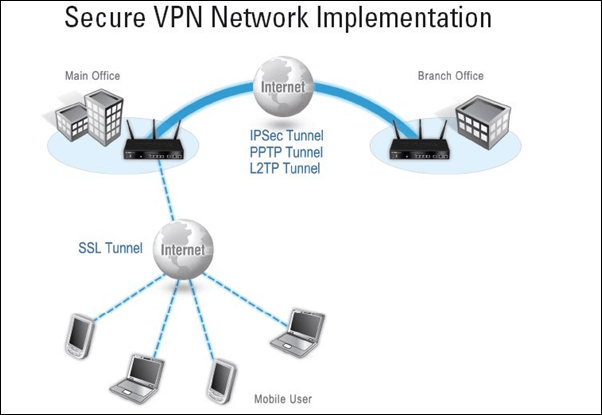

DSR-1000N提供了相當完整的VPN功能，除了可以讓不同地方的辦公室建立VPN加密通道之外，也可以讓使用者從外部網路透過VPN連進內部的網路，方便存取相關資源。

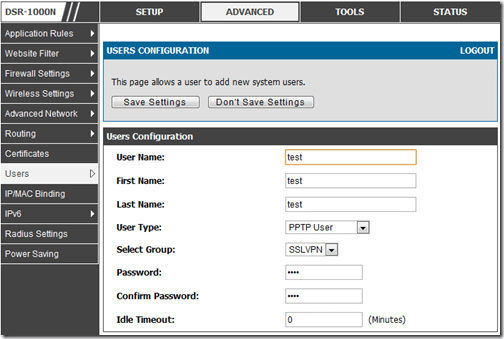

DSR-1000N提供了常見的IPSec、PPTP、L2TP、SSL VPN等協定，這邊簡單示範常用的PPTP協定（可讓使用者由外部網路連進來）。先從【ADVANCED】→【Users】裡面建立要連線的使用者帳號、密碼等資料：

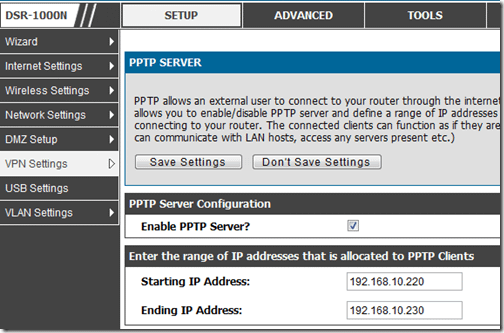

然後到【VPN Settings】→【PPTP】→【PPTP Server】中來啟用，並設定要配發的IP網段。

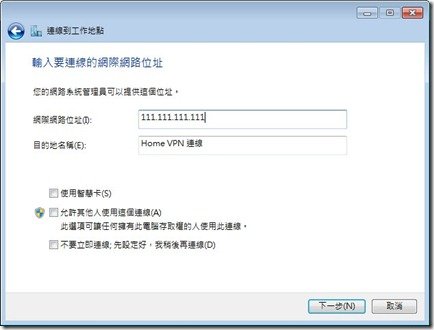

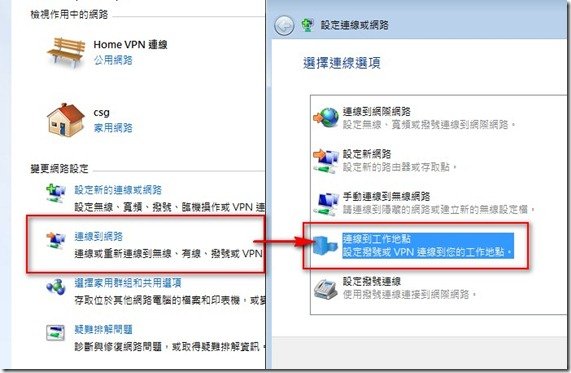

完成後使用者只要在外面的電腦中，從控制台建立VPN連線：




輸入DSR-1000N的WAN IP位址，再輸入連線的帳號及密碼，就可以輕鬆透過VPN連進內部網路囉！即使你在外面洽公、跑業務，只要簡單設定一下VPN，即使用3G網路一樣能直接抓取內部電腦的檔案或是連線網路印表機，相當方便。



6.防火牆功能

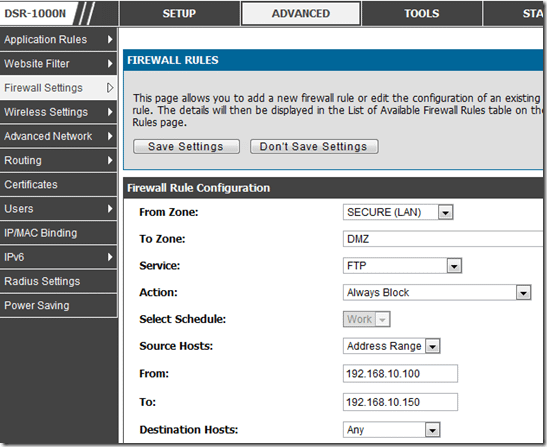

DSR-1000N的防火牆設定也相當容易上手，除了一般常見的來源和目的區域、服務類型之外，還可以搭配時間排程(schedule)來設定要放行或阻擋，IP位址也可以設定單一位址或IP範圍，使用的介面還算友善。DSR-1000N的防火牆效能高達130Mbps，規則最多可設定600條，對於百人以下規模的單位來說已經相當夠用了。






7.防禦功能

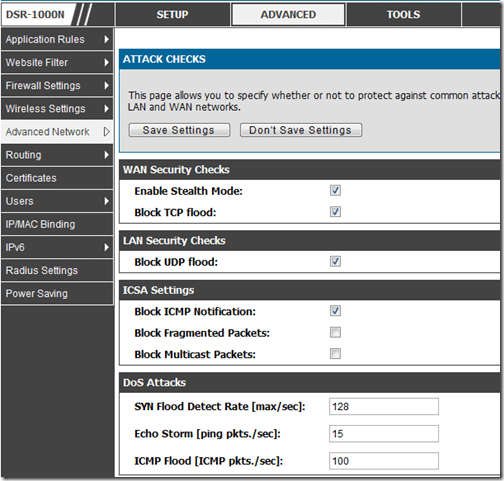

DSR-1000N本身也具備了網路防禦功能，像是隱形模式、限制SYN攻擊、ICMP攻擊

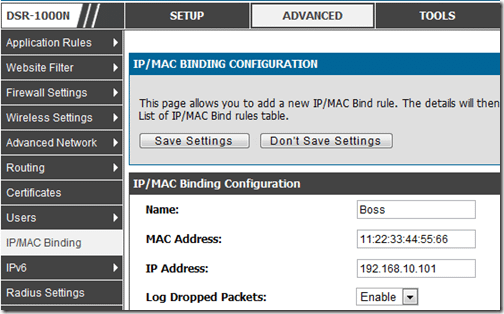

8.IP/MAC位址綁定
如果擔心某些人的IP被別人偷用，可以啟用IP/MAC Binding功能，讓亂設IP的使用者無法上網。

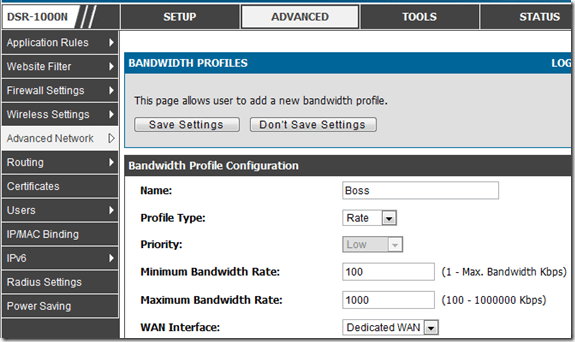

9.QoS功能
DSR-1000N的QoS(服務品質)設定，可以選擇優先權或是網路速率，優先權分成低/中/高三種，網路速度的話可以設定最低及最高傳輸速率。





10.統計資訊

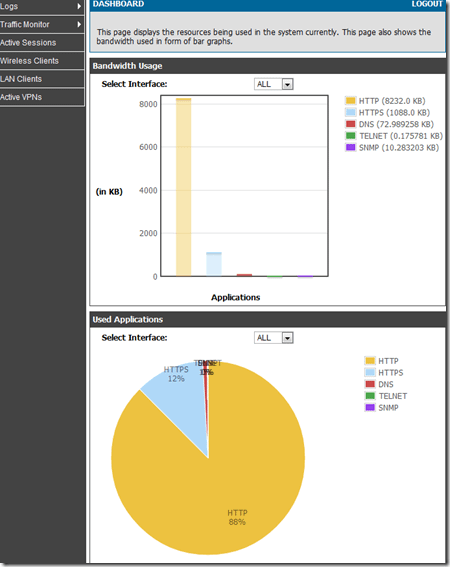

除了一般的已傳輸流量外，DSR-1000N還可以用圖表顯示目前網路協定的使用狀況，如下圖最高的就是HTTP，其次為HTTPS。



11.Console功能

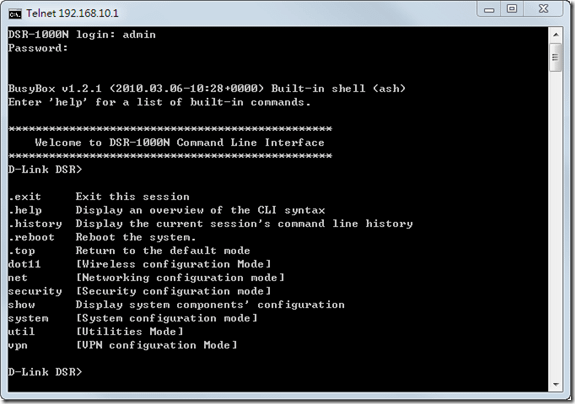

你可以透過telnet或是Console Port連上DSR-1000N來進行系統的設定，DSR-1000N附的光碟片中也有CLI的使用手冊，不過由於較為複雜，大概只有工程師或MIS才會用得上。





四、無線網路實測

DSR-1000N使用了2T3R的天線技術，因此擁有高達300Mbps的無線網路頻寬，阿正老師也使用了802.11n的筆電無線網路來測試一下。連線後所顯示的速度是130Mbps。

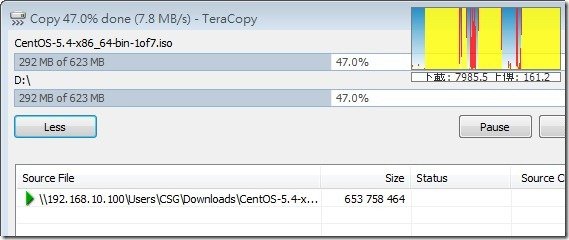

透過無線網路複製另一台接上有線網路的電腦中的檔案（透過網路芳鄰），傳輸速度可以維持在每秒8MBytes上面(有時可以衝上9MB)，相當快速，跟一般家用100Mb的有線網路交換器的速度(極限約在12MBytes/sec左右)比起來也只是略遜一點，所以用DSR-1000N的無線網路來傳輸大檔案也能相當順暢，不必擔心
