前一陣子看到D-link推出了一台All-in-one的網路分享器—DIR-685(黑炫機)，結合了寬頻分享器、無線基地台、NAS、數位相框、BT下載…等功能於一身，而且質感真的是相當棒，還獲得了德國Red dot工業設計大獎及日本Good Design Award，看了一眼就覺得印象深刻，但是卻很少人介紹這台產品，於是便借了一台來測試看看，如果你想要找一台多功能的無線分享器，又要擺在桌上當時尚裝飾品，那麼可以參考一下阿正老師的評測喔～


一、功能簡介

DIR-685這台機器是由D-link 台灣總公司所設計的，外觀有著迥然不同的風格，黑色的外觀加上髮絲紋及鏡面的質感，擺在桌上真是好看，簡直看不出來是一台無線分享器。它主要的功能大概如下：

• 內建802.11n無線網路，提供300Mbps高速無線網路
• 可安裝一顆2.5”S-ATA硬碟，透過網路芳鄰或FTP來分享檔案(等於是一台NAS)
• 內建USB over IP 機制，可以將印表機、掃描器、外接式硬碟、隨身碟連接於USB介面（Port不夠也可再 外接USB Hub），直接讓USB設備與多人分享
• 內建3.2”彩色LCD螢幕，除了可監看設備狀態，還可當成數位相框看照片
• 內建BT下載功能（下載至內部硬碟）
• 提供FrameChannel網路相簿服務，還可訂閱RSS、新聞、氣象…等資訊。
• 內建了五個Gigabit網路埠(WANx1/LAN x4)
• 其他網路功能（如WPA加密、防火牆、QoS、家長網路控制機制…）

看了這麼多功能，是不是有點心動呢？沒想到一台網路分享器功能這麼多，接著來看看阿正老師的開箱介紹吧～


二、開箱及安裝


1.黑炫機的外盒正面照




2.盒子背面的功能介紹

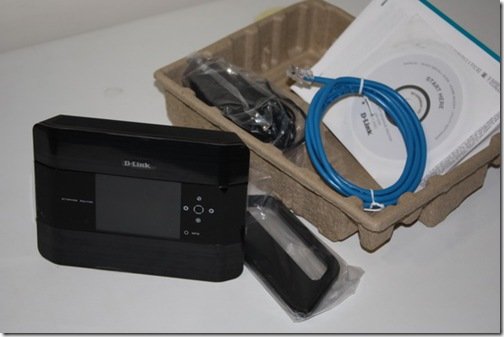

3.開箱之後，可看到黑炫機、底座、變壓器、說明書、光碟及網路線等配件。

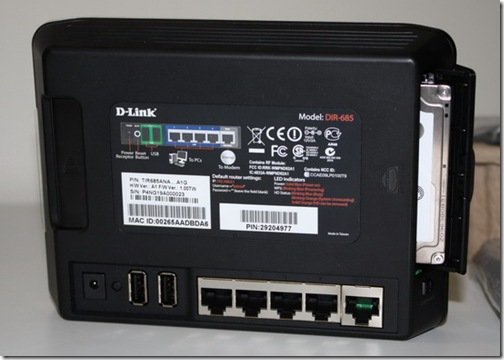

4.將2.5”S-ATA硬碟正面朝向黑炫機的背面，打開側蓋後直接推進去即可（硬碟當然是自備的啦～），要拔出的話也只要按下左側的按鈕就可推出硬碟。

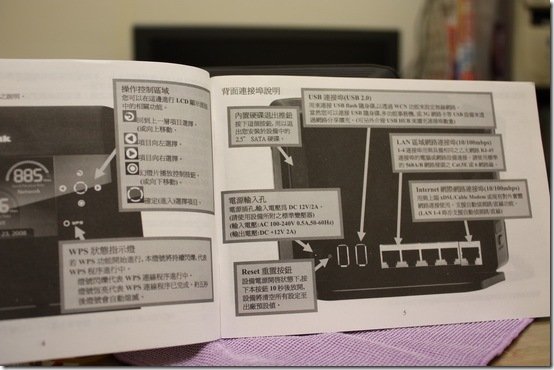

5.手冊有詳細的說明，如果不懂怎麼接的話翻一下手冊就搞定。

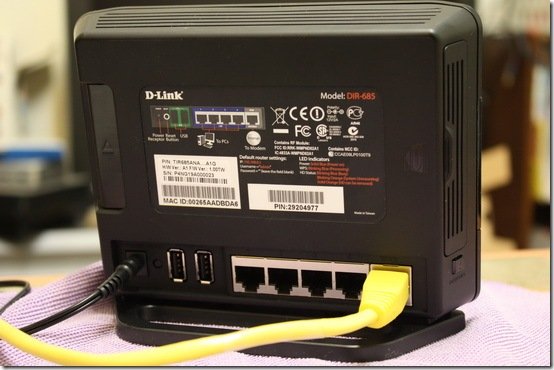

6.插上變壓器及網路線(接上ISP的網路設備)，就會開機了。

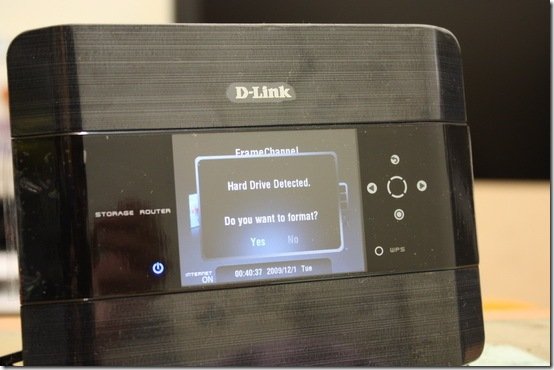

7..開機後LCD畫面上會出現偵測到硬碟的訊息，選擇「Yes」即可格式化硬碟(成為Linux的EXT3格式)




※如果格式化失敗，建議先將硬碟接上電腦，利用fdisk之類的軟體整個將裡面的磁碟分割區砍掉就可以順利格式化了。(阿正老師因為用的是舊筆電的硬碟，沒有砍掉分割區就會遇到格式化失敗的錯誤訊息)


三、功能介紹

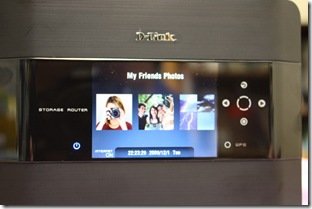

1.黑炫機正面右方的觸控按鈕，可以切換多種功能，包含機器的設定狀態、網路流量、網路相簿、硬碟中的相簿…等。如果切換到「Photos」畫面，可以選擇硬碟中的資料夾(中文資料夾名會顯示 □ )。





進入資料夾後可以瀏覽照片，按下右邊中央的確認鈕可以觀看照片。

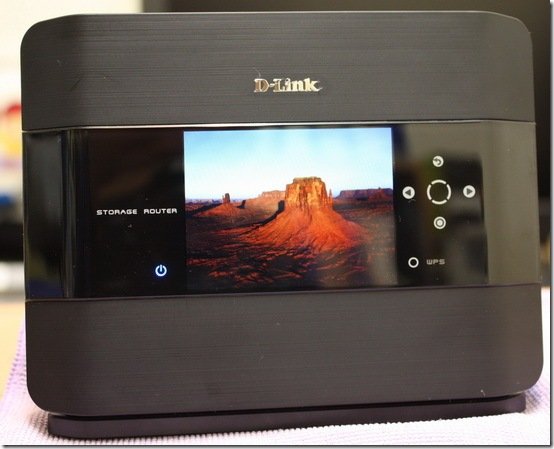

可用機器右方的左右鍵來切換照片，當成數位相框。

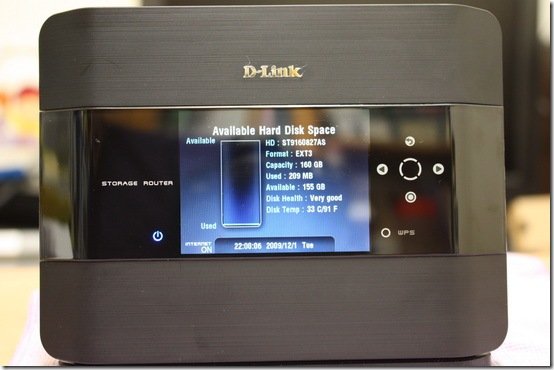

2.下面是硬碟的資訊顯示畫面，裡面會顯示硬碟的容量、健康狀態、溫度…等訊息。

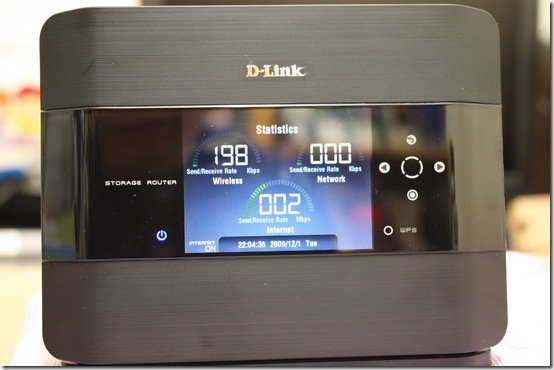

3.狀態畫面有三個相當美觀的儀表，分別是無線網路、有線網路及網際網路的連線速度，讓你能對目前網路的使用量一目了然。

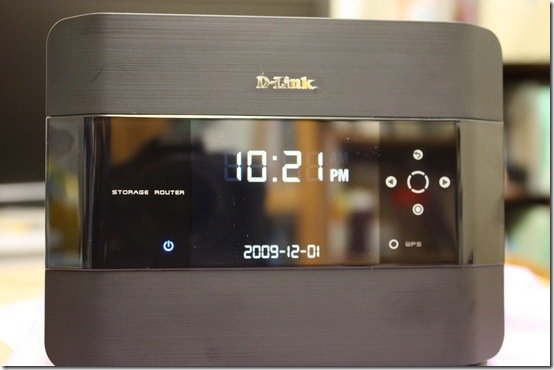

4.如果一段時間沒操作，還可以當成時鐘來用喔  XD





5.裡面內建的FrameChannel功能，可以直接觀看網路相簿、RSS資訊及氣象。







四、Web操作界面

DIR-685雖然LCD面板的界面是英文的，但是透過電腦登入web後台控制界面卻是相當友善的中文界面喔。只要將電腦接上機器後面的LAN埠，或是用無線網路連線進去(SSID預設為DIR-685)，然後在瀏覽器中輸入http://192.168.0.1即可登入後台了。

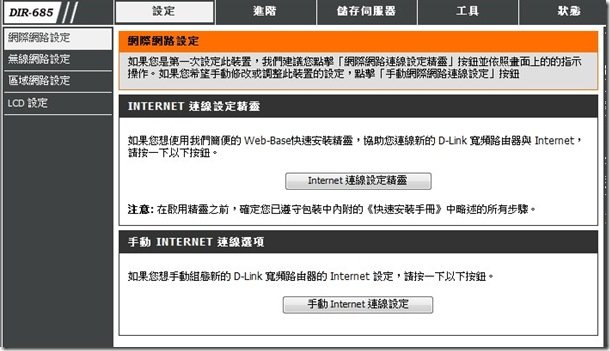

1.第一次進入後先到後台的「網際網路設定」中，設定你的網路連線帳號及密碼。




2.在上方「進階」的頁面中，有相當多的功能可以設定，像是Port對應、QoS、防火牆、路由設定…等，因為全都是中文界面，相信使用者設定起來也會方便許多。

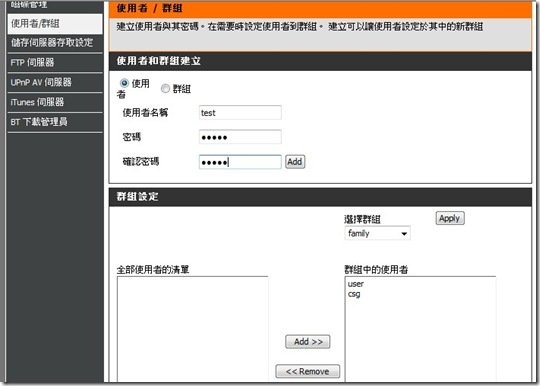

3.在「儲存伺服器」的分頁中，可以建立使用者及群組，還可設定網芳分享的權限、FTP伺服器的設定，以及uPnP AV和iTunes伺服器，功能相當完整。



【儲存伺服器存取設定】就是設定網路芳鄰分享資料夾的分享權限，可針對不同使用者或群組，分享不同的資料夾或設定其讀寫權限，讓資料更為安全。

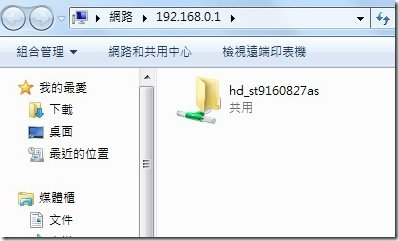

設定完成後，只要從網路芳鄰就可以直接連到黑炫機的網路磁碟機了，進入之後可以在裡面建立資料夾、儲存檔案，當成你的網路磁碟機來使用，相當方便。

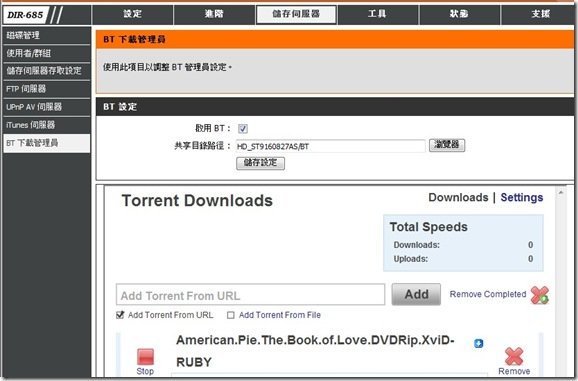

4.BT下載管理員可以直接上傳BT的種子檔，直接下載檔案到內部的2.5”硬碟中，因為DIR-685相當省電，因此可以整天開著抓BT也比較不用擔心電費的問題了。

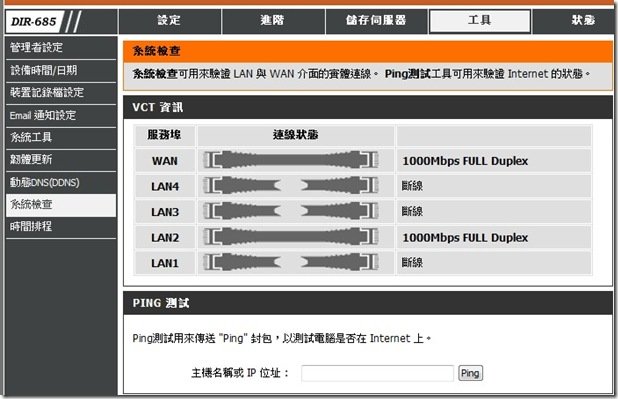

5.在「工具」分頁中可以設定管理者的密碼、設備的日期、Email通知、韌體的更新、甚至還可自行設定時間的排程（搭配防火牆規則）





五、網路USB功能

網路USB功能也是黑炫機的一項賣點，它雖然不能將USB外接硬碟掛載成網路磁碟機，但是可以透過光碟裡面附的「SharePort」軟體，將黑炫機上面的USB裝置直接連接到你的電腦上喔～

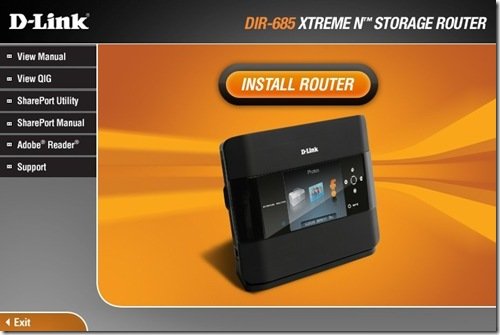

1.首先放入DIR-685的光碟片，出現安裝畫面後，點選「SharePort Utility」即可安裝。

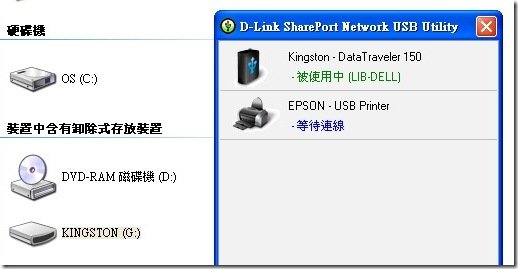

2.安裝後，會在Windows右下角的系統列顯示一個小圖示，點選該圖示會出現DIR-685後面的USB埠所接上的USB裝置，如下圖就是安裝了USB隨身碟跟印表機。




在要連接的設備上按一下滑鼠左鍵，選擇【連線】，該裝置就會出現「被使用中」的字樣，後方會顯示正在使用的電腦名稱（一個USB裝置一次只能連到一台電腦），連接後就跟使用一般的USB設備一樣，如下圖的「G:」磁碟機就是透過網路USB所連接的，如此一來如果你有多台電腦要使用同一項USB設備時，就不用再拔來拔去了。





六、FrameChannel

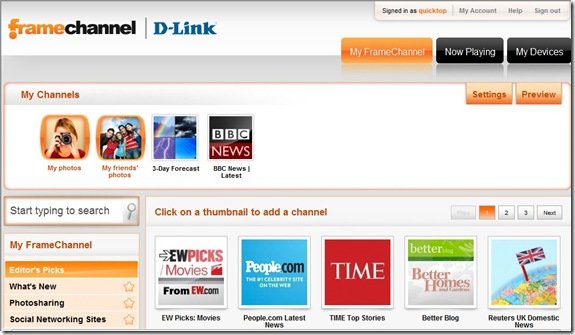

黑炫機還結合了D-link的framechannel網站，能讓你觀看網路相簿及其它頻道。只要從黑炫機LCD螢幕上選取「FrameChannel」就會出現一組認證碼，接著透過電腦到該網站註冊並填入該認證碼，就可以使用網路相簿等功能了。下圖就是framechannel網站內建的頻道畫面，你可以自行勾選要加入的頻道，直接在黑炫機的螢幕上收看。

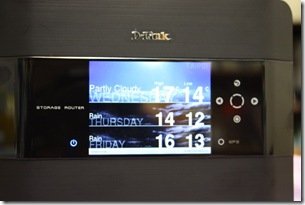

下圖是設定天氣預報的畫面：






七、結語

這台多合一的無線寬頻分享器，算是一台相當優異而且有質感的產品，不過大概是由於價位較高，很少使用者分享使用的心得。這台DIR-685很適合用在家庭、SOHO族或是小型辦公室，不但美觀，而且兼具了多項功能，可以省去購買NAS、數位相框及印表伺服器，因此它的高價位還是有相對的價值。

美中不足的是黑炫機的LCD螢幕稍小，而且螢幕上無法顯示中文，而且內建的FrameChannel並無中文支援相當可惜，希望以後也能在黑炫機及FrameChannel中加入中文支援，相信會更加方便。
