DIR-130 8埠進階寬頻VPN路由器8 LAN埠 頻寬管理 VPN安全連線

此範例以電腦Windows XP SP3，網路申請頻寬2M/128K，設定「允許192.168.0.96-192.168.0.127範圍的設備通網路，且下載頻寬限制為32Kbytes/sec，不在此IP位址範圍內的設備全部拒絕存取網路」。

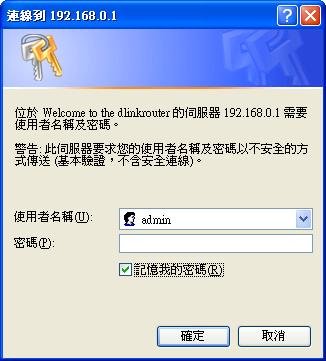

  1、登入DIR-130設定畫面

打開網頁瀏覽器，在網址輸入2.168.0.1 (預設IP位址)
使用者名稱：admin

密碼：無

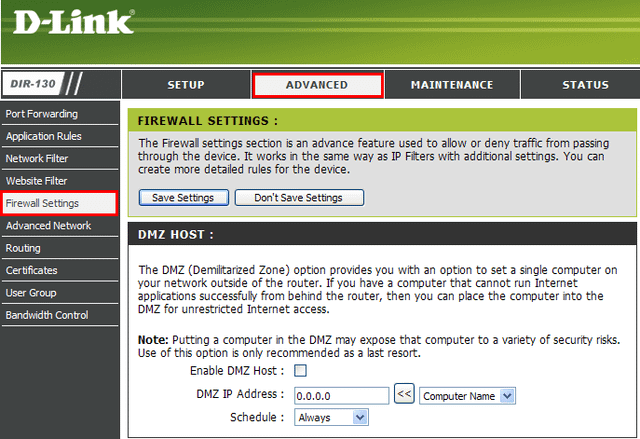

2、  請至「Advanced」à「Firewall Settings」

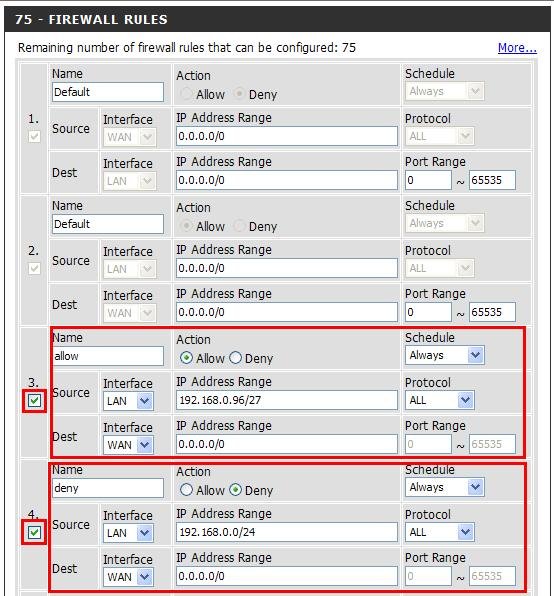

先設允許(Allow)LANàWAN的192.168.0.96-192.168.0.127網段存取全部的網路(0.0.0.0/0代表全部)，

再拒絕(Deny)除了此網段外(192.168.0.0/24代表整個192.168.0.x的網段)的任何IP位址存取全部的網路

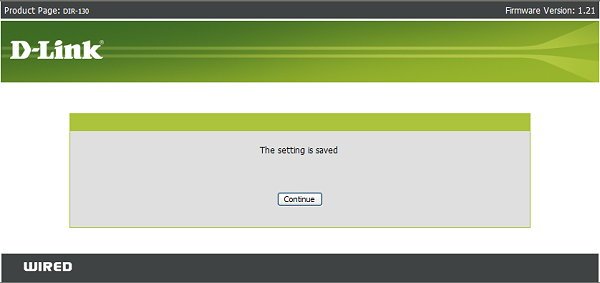

設定完後按下「Save Settings」的按鈕來儲存設定

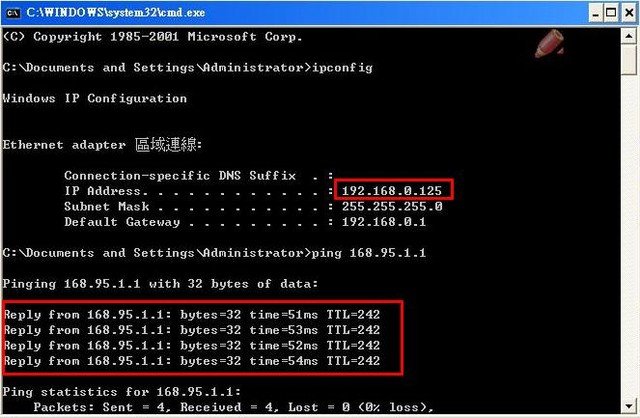

要驗證此功能是否有作用，將IP位址設為192.168.0.125(在允許範圍內)後在命令提示字元內ping外部有回應表示有通網路

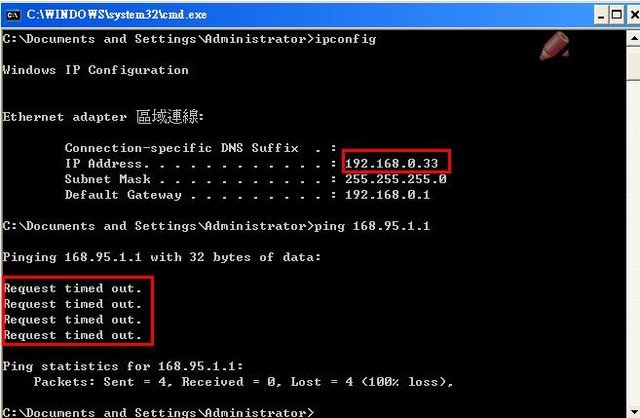

 若將IP位址改為192.168.0.33(允許範圍外)則對外不通，表示設定成功

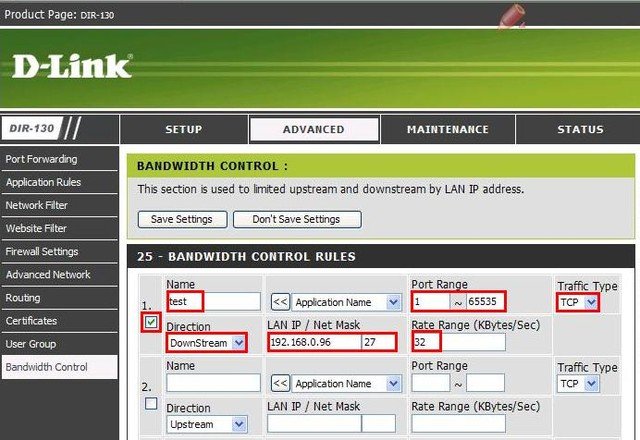

 3、  至「Advanced」à「Bandwidth Control」

 Name名稱：輸入您想要給此規則的名稱

Direction方向：選擇要限制的為上傳(Upstream)還是下載(DownStream)

Port Range服務埠範圍：輸入您想限制服務埠的範圍(1~65535代表全部的服務埠)

Pate Range(Kbytes/Sec)速率：輸入您想限制的頻寬

Traffic Type流量類型：選擇您想限制的通訊協定類型

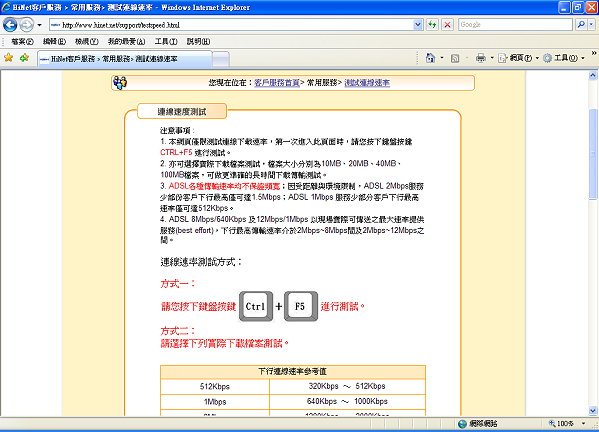

4、  驗證此功能是否有作用，可至Hinet測速網站(http://www.hinet.net/support/testspeed.html)

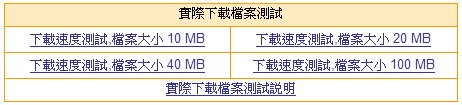

實際下載檔案測試：下載100MB檔案

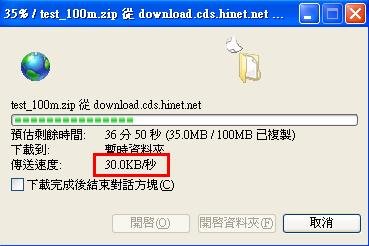

上下載檔案後傳送速度為30KB，與限制的速度32KB差不多

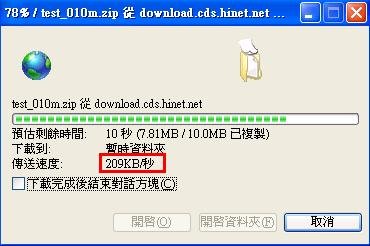

若不限制速度的話，測試下載速度約為209KB，在下行連線速率參考值內，表示設定成功





以上範例僅供參考，實際可請依您的需求來設定，IP位址網段部分請自行計算 ★計算小工具
